Descripción
Ultima actualización julio 21st, 2026 at 03:49 pm
Especificaciones Tecnicas
Conversación en el Modo IA: PI150-1R5G2Z DETALLES TECNICOS

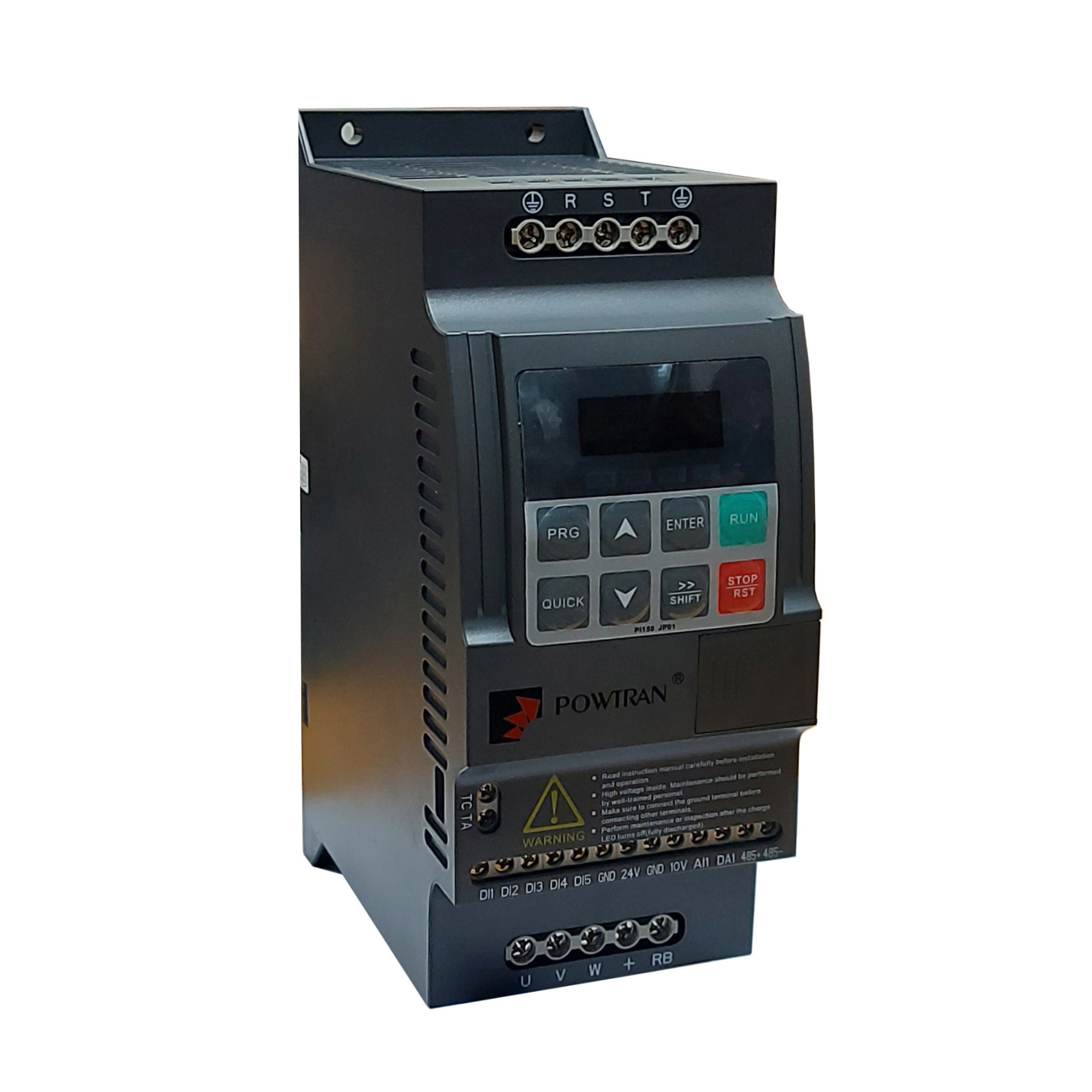

El modelo PI150-1R5G2Z corresponde a un variador de frecuencia (VFD) compacto e inteligente de la marca POWTRAN, diseñado para el control eficiente de motores eléctricos industriales. Su nomenclatura técnica indica que es un equipo con capacidad de 2 HP (1.5 kW), con alimentación y salida trifásica de 220V, diseñado para carga general (G) e incluye unidad de frenado integrada (Z).
📋 Especificaciones Eléctricas Principales
- Potencia nominal: 2 HP / 1.5 kW
- Tensión de alimentación: 220V AC Trifásica (Rango permitido: -15% a +10%)
- Frecuencia de entrada: 50 Hz / 60 Hz
- Tensión de salida: 0 a 220V AC Trifásica
- Corriente nominal de salida: 7 Amperios
- Capacidad de sobrecarga: Tipo G (150% de la corriente nominal durante 1 minuto, 180% durante 2 segundos).
- ⚙️ Características de Control y Rendimiento
-
- Modos de control: Control vectorial sin sensores (SVC) y control V/F (Voltaje/Frecuencia).
- Rango de frecuencia de salida:
-
- Control Vectorial: 0 a 300 Hz (u opcionalmente hasta 400 Hz según el firmware).
- Control V/F: 0 a 3,200 Hz.
-
- Par de arranque: 150% a 0.5 Hz (en modo vectorial).
- Frecuencia portadora: 0.5 kHz a 16 kHz (ajuste automático según la carga).
- Curvas V/F: Lineal, raíz cuadrada, definida por el usuario y 3 curvas de par decreciente.
🔌 Entradas, Salidas y Conectividad
-
- Entradas digitales (DI): 5 terminales configurables (para marcha, contramarcha, velocidades múltiples, etc.).
- Entrada analógica (AI1): 1 canal configurable para señales de 0 a 10V o de 0 a 20 mA.
- Salida analógica (DA1): 1 canal programable (0-10V o 0-20 mA).
- Salida de relé: Terminales multifunción para reportar estado de falla o marcha.
- Puerto de comunicación: Interfaz RS485 integrada compatible con el protocolo MODBUS RTU / ASCII.
🛠️ Funciones Especiales e Integradas
- Unidad de frenado dinámico (Z): Incorporada de fábrica, permitiendo la conexión directa de una resistencia externa para paradas rápidas y seguras.
- Control PID: Sistema integrado de lazo cerrado ideal para mantener constante la presión en bombas o el flujo en ventiladores.
- Ajuste automático de voltaje (AVR): Mantiene la tensión de salida estable frente a fluctuaciones de la red eléctrica.
- Seguridad y protección: Resguardo contra sobrecorriente, sobrevoltaje, bajo voltaje, sobrecarga del motor y cortocircuitos en periferia.
