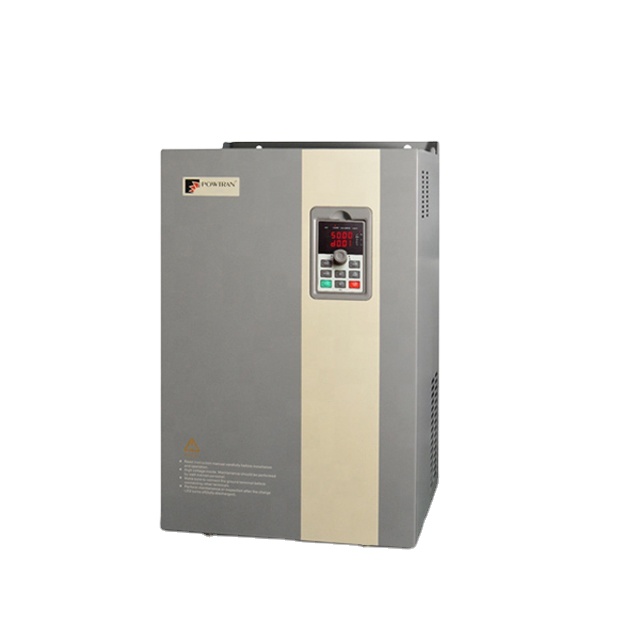

FICHA TÉCNICA — Powtran PI500-5R5G4
Inversor de Frecuencia de Uso General 5.5kW / 7.5HP — Trifásico 480V
🔍 Decodificación del Modelo
| Segmento | Código | Significado |
|---|---|---|
| Serie | PI500 | Inversor de frecuencia de propósito general, alto rendimiento |
| Potencia | 5R5 | 5.5 kW (R reemplaza el punto decimal) |
| Tipo de carga | G | Carga pesada / estándar (G-type) |
| Nivel de tensión | 4 | Trifásico 480V AC |
⚡ Especificaciones Técnicas
ENTRADA (Input)
| Parámetro | Valor |
|---|---|
| Tensión de entrada | AC Trifásico 480V ±10% (432 – 528V) |
| Frecuencia de entrada | 50/60 Hz ±5% |
| Corriente de entrada nominal | 12.5 A |
SALIDA (Output)
| Parámetro | Valor |
|---|---|
| Potencia nominal | 5.5 kW / 7.5 HP |
| Corriente de salida nominal | 11 A |
| Tensión de salida | 0 – 480V (ajustable) |
| Frecuencia de salida (modo vectorial) | 0 – 300 Hz |
| Frecuencia de salida (modo V/F) | 0 – 3,200 Hz |
| Frecuencia portadora | 0.5 – 16 kHz (ajustable) |
RENDIMIENTO Y CONTROL
| Parámetro | Valor |
|---|---|
| Método de control | V/F / Vector sin encoder (PG) / Vector con encoder (PG) |
| Precisión de velocidad | ±0.5% (vector sin PG), ±0.02% (vector con PG) |
| Rango de velocidad | 1:100 (sin PG), 1:1000 (con PG) |
| Respuesta de par | ≤ 20 ms (con PG) |
| Par de arranque | 150% a 0.5 Hz (sin PG), 180% a 0 Hz (con PG) |
| Sobrecarga (G-type) | 150% durante 60 s / 180% durante 2 s |
| Regulación de voltaje (AVR) | Automática |
ENTRADAS / SALIDAS DE CONTROL
| Parámetro | Valor |
|---|---|
| Entradas digitales | 7 entradas programables (PNP/NPN) |
| Entradas analógicas | 2 entradas (AI1: 0–10V / 0–20mA; AI2: -10V a +10V bipolar) |
| Salidas analógicas | 1 salida analógica AO (0–10V / 0–20mA) |
| Salidas de relé | 2 relés de salida (TA/TB/TC) |
| Comunicación | RS-485 Modbus RTU integrado |
| Control PID | Integrado |
PROTECCIONES
| Protección | Detalle |
|---|---|
| Sobretensión DC | Sí |
| Subtensión DC | Sí |
| Sobrecorriente | Sí |
| Sobrecalentamiento | Sensor de temperatura interno |
| Cortocircuito en salida | Sí |
| Pérdida de fase de entrada | Sí |
| Pérdida de fase de salida | Sí |
| Falla a tierra | Sí |
CONDICIONES AMBIENTALES
| Parámetro | Valor |
|---|---|
| Temperatura de operación | -10°C a +40°C (hasta 50°C con derating) |
| Humedad relativa | ≤ 95% sin condensación |
| Altitud | ≤ 1,000 m (derating sobre 1,000 m) |
| Grado de protección | IP20 |
| Método de enfriamiento | Ventilación forzada |
| Certificaciones | CE (LVD + EMC) |
