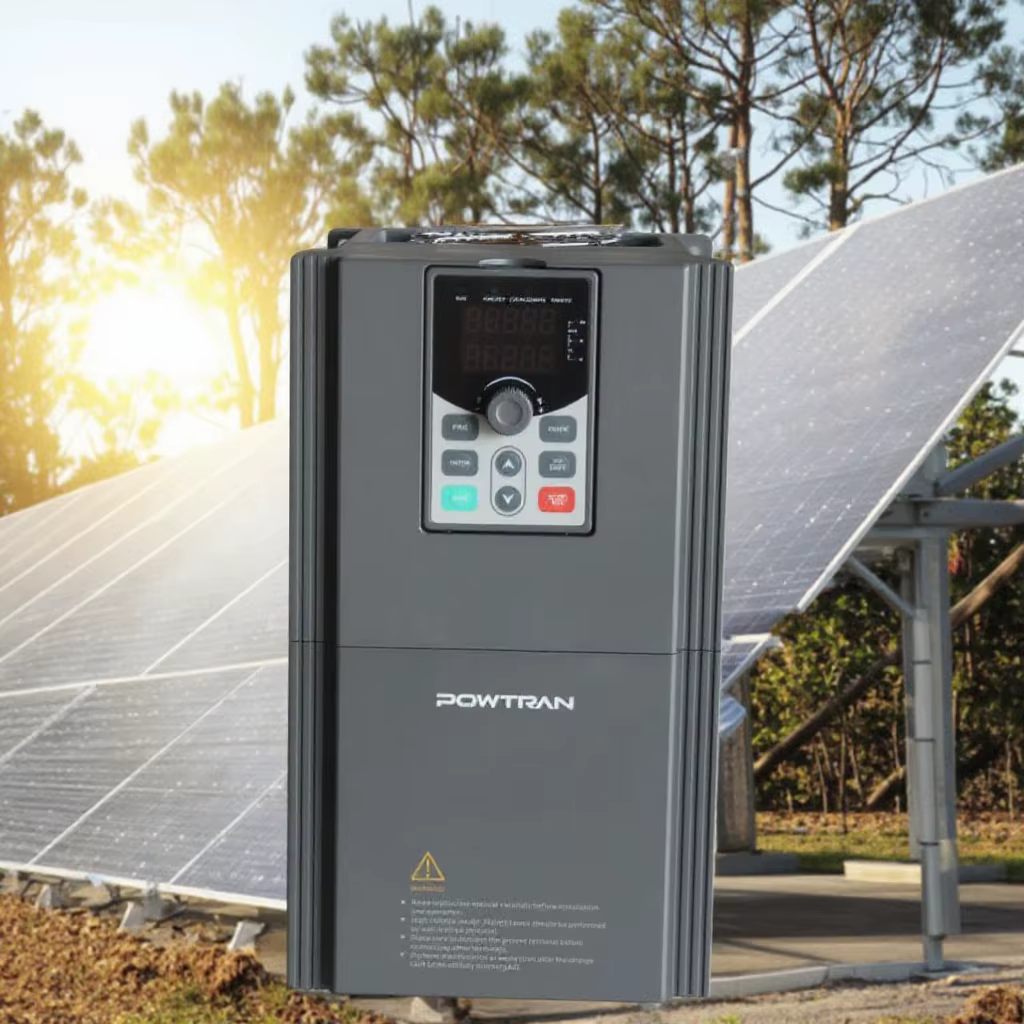

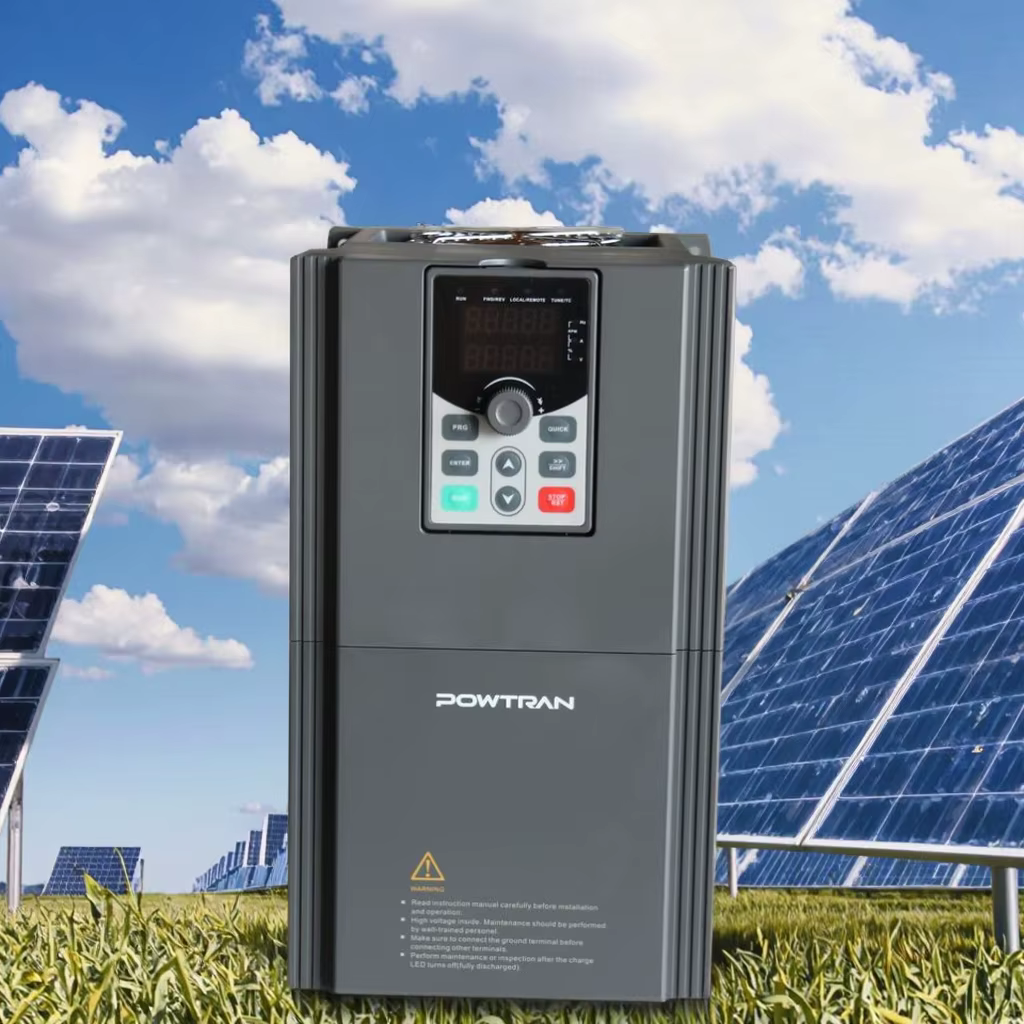

VARIADOR P/BOMBA SOLAR 10HP 220V 3F PI570-S 7R5G2

Especificaciones Técnicas

Entrada DC (Panel Solar / FV)

• Tensión de entrada DC (MPPT): ~200–450V DC
• Seguimiento MPPT automático: maximiza extracción de potencia en todas las condiciones de radiación
• Compatible con paneles policristalinos y monocristalinos

Entrada AC (Red / Generador — Respaldo Híbrido)

• Tensión nominal AC: Trifásico 220V (-15% / +10%) → Rango: 187–242V
• Frecuencia: 50 Hz / 60 Hz

Salida

• Potencia nominal: 7.5 kW (10 HP)
• Tensión de salida: 0–220V AC trifásico variable
• Frecuencia de salida: 0–400 Hz
• Corriente nominal de salida: ~25 A (a 220V, 7.5 kW)
• Ajuste automático de velocidad según radiación solar disponible

Control

• Algoritmo MPPT integrado
• Control vectorial sin encoder (PG-less) para bomba
• Arranque suave automático
• Modo hibernación/sueño: para la bomba cuando la radiación es insuficiente y rearranea automáticamente
• Control PID integrado para presión constante

Protecciones

• Marcha en seco (dry run / sin agua)
• Sobrecarga: 150% / 1 min — 180% / 2 s
• Sobretensión y subtensión DC y AC
• Sobretemperatura del inversor
• Cortocircuito en salida
• Fase perdida (entrada y salida)
• Alarma de bajo nivel de agua (con sensor externo)

Funciones para Bombeo Solar

• Selección de fuente: solar DC, red AC o híbrido (prioridad solar automática)
• Panel LCD: monitoreo de potencia solar, frecuencia, corriente, voltaje y estado
• Compatibilidad con sensores de presión, nivel y temperatura
• Conteo de horas de operación
• Comunicación RS485 (Modbus RTU) para monitoreo remoto
• Multi-velocidad (hasta 16 velocidades preestablecidas)
• AVR (regulación automática de voltaje)

Entradas / Salidas

• Entradas digitales DI multifunción
• Entrada analógica AI: 0–10V / 0–20 mA
• Salida de relé (alarma, marcha, falla)
• Salida analógica DA

Aplicaciones recomendadas

• Bombas sumergibles (pozo profundo)
• Bombas centrífugas superficiales
• Sistemas de riego solar
• Agua potable en zonas rurales
• Bombeo agrícola y ganadero sin red eléctrica

Condiciones ambientales

• Temperatura de operación: -10°C a +40°C
• Altitud: hasta 1,000 m s.n.m. (derating por encima)
• Humedad relativa: ≤95% sin condensación
• Grado de protección: IP20 (estándar)

Certificaciones: CE-LVD, CE-EMC
