2. Especificaciones Técnicas
Datos Generales
| Parámetro | Valor |
|---|---|

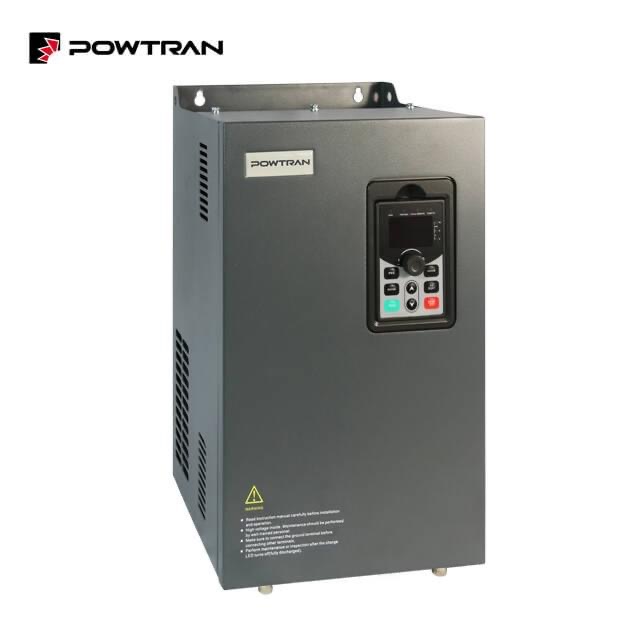

| Modelo | PI570-S 030G4 |
| Potencia nominal | 30 kW (40 HP) |
| Tipo de carga | G-type (pesada) |
| Capacidad de sobrecarga | 150% de la corriente nominal por 60 s / 180% por 2 s |
| Carcasa | Metálica (modelos > 22 kW) |
Entrada AC (Red / Respaldo)
| Parámetro | Valor |
|---|---|
| Tensión de entrada AC | 3Φ 480 V AC (-10% / +10%) → 432–528 V |
| Frecuencia de entrada | 47–63 Hz |
| Corriente de entrada nominal (AC) | ~38 A |
Entrada DC (Panel Solar)
| Parámetro | Valor |
|---|---|
| Rango de tensión DC de entrada | 400–900 V DC |
| Tensión DC mínima de operación (Vmp) | > 680 V DC |
| Tensión DC máxima (Voc, circuito abierto) | < 900 V DC |
| Potencia mínima recomendada de paneles | ≥ 39 kW (≥ 1.3 × 30 kW) |
| Seguimiento MPPT | Sí — algoritmo de alta precisión y respuesta rápida |
| Entrada híbrida DC + AC | Sí — conmutación automática DC ↔ AC |
Salida (Motor / Bomba)
| Parámetro | Valor |
|---|---|
| Tensión de salida | 3Φ 0–480 V AC (variable) |
| Corriente de salida nominal | ~60 A |
| Frecuencia de salida — control vectorial | 0–300 Hz |
| Frecuencia de salida — control V/F | 0–3,200 Hz |
| Frecuencia portadora | 0.5–16 kHz (ajuste automático según carga) |
| Resolución de frecuencia | Digital: 0.01 Hz / Analógica: Fmáx × 0.025% |
Control y Rendimiento
| Parámetro | Valor |
|---|---|
| Procesador | DSP de alto rendimiento |
| Métodos de control | V/F, Vector sin encoder (W/O PG) |
| Rango de velocidad | 1:100 (vector sin PG) |
| Precisión de velocidad | ≤ ±0.5% (velocidad sincrónica nominal) |
| Torque de arranque | 0.5 Hz / 150% (vector sin PG) |
| Respuesta de torque | ≤ 40 ms |
| Refuerzo de torque | Automático + manual (0.1%–30.0%) |
| Regulación AVR | Sí — tensión de salida constante ante variaciones de red |
| Control PID integrado | Sí — control de presión / nivel en lazo cerrado |
| Frenado DC | Frecuencia: 0.0 Hz a Fmáx / Tiempo: 0.0–36.0 s / Corriente: 0.0–100.0% |
Funciones Especiales para Bomba Solar
| Función | Descripción |
|---|---|
| MPPT | Rastreo continuo del punto de máxima potencia del campo FV |
| Modo Dormir / Despertar | Parada automática por baja irradiación; rearranque automático al recuperar la luz |
| Protección contra marcha en seco | Detención automática sin agua; rearranque al detectar nivel |
| Control de nivel de tanque | Paro por nivel alto / arranque por nivel bajo |
| Arranque lento (pipe fill) | Rampa gradual para evitar golpe de ariete en tuberías largas |
| Entrada AC de respaldo | Conmutación automática a red cuando el campo FV es insuficiente |
| Multi-velocidad | Hasta 16 velocidades programables por terminales o programa |
| Temporización | Control por tiempo, rango máx. 6,500 min |
| Auto-test al encender | Diagnóstico de tierra, cortocircuito y periféricos al energizar |
| Limitación rápida de corriente | Reduce sobreintensidades; mejora inmunidad a interferencias |
Comunicación y Monitoreo
| Parámetro | Valor |
|---|---|
| Comunicación estándar | RS-485, protocolo Modbus RTU |
| Protocolos adicionales | CANopen, PROFINET |
| Monitoreo remoto | Módulo GPRS externo opcional (control por PC o smartphone) |
| Display | LED con visualización en tiempo real de parámetros del sistema |
Entradas / Salidas
| I/O | Descripción |
|---|---|
| Entradas digitales | 7 DI multifunción |
| Entradas analógicas | 2 AI (0–10 V DC / 0–20 mA DC) |
| Salidas digitales | 1 DO + 1 relé de salida |
| Salida analógica | 1 AO |
| Retroalimentación PID | DC 0–10 V / DC 0–20 mA |
Condiciones Ambientales
| Parámetro | Valor |
|---|---|
| Temperatura de operación | -10°C a +40°C (derate entre 40°C y 50°C) |
| Temperatura de almacenamiento | -20°C a +60°C |
| Humedad relativa | ≤ 95% sin condensación |
| Altitud máxima | ≤ 1,000 m (derate a mayor altitud) |
| Grado de protección | IP20 (carcasa metálica) |
| Certificaciones | CE, ISO 9001, RoHS |
Configuración de Paneles Solares Recomendada (G4 / 480 V AC)
| Parámetro | Valor recomendado |
|---|---|
| Tensión de trabajo del string (Vmp) | > 680 V DC |
| Tensión de circuito abierto del string (Voc) | < 900 V DC |
| Potencia total mínima de paneles | ≥ 39 kW (1.3 × 30 kW) |
Ejemplo de configuración: Paneles de 400 W, Vmp = 34 V, Voc = 41 V → strings de 21 paneles en serie: Vmp_string = 714 V ✓, Voc_string = 861 V ✓. Strings en paralelo: ≥ 39,000 / (400 × 21) ≈ ≥ 5 strings.
