Relé 11 Espigas 12VDC 40 Amperios

Descripción

Ultima actualización enero 14th, 2026 at 08:45 pm

Relé de alta potencia JQX-38F
La corriente del contactoA40A B30A El voltaje de la bobina: 5.6.9.12.24.48.60VDC 12V.24V.110V220VAC El formulario de contacto:Conversión de grupo 2Z Conversión de grupo 3Z
Rendimiento y resistencia

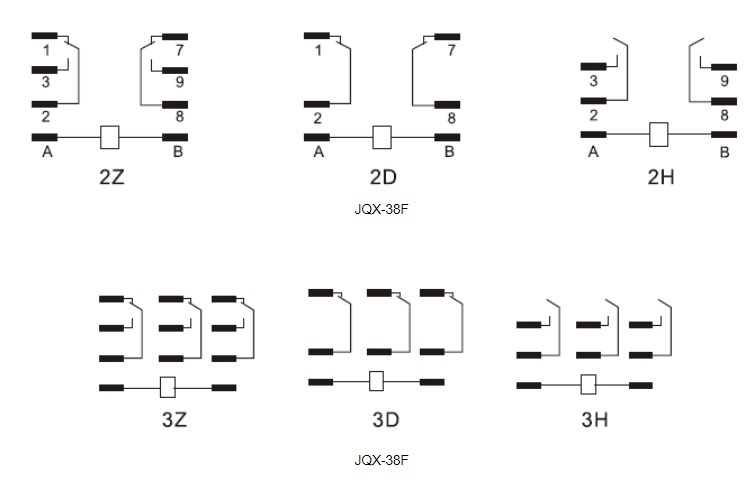

El formulario de contacto		2Z 2H 2D						3Z 3H 3D
La resistencia de contacto		≤100mΩ(1A 6VDC)
La aleación de material		aleación de plata
La carga de contacto (resistiva)		A:40A 250VAC 30VDC					B: 30A 250VAC 30VDC
Rendimiento y resistencia
La resistencia de aislamiento		≥1000MΩ,500VDC
de temperatura ambiente		-40℃～+70℃（sin condensación)
Resistencia de media tensión		entre la bobina y el contacto ≥2500VAC 1 minuto
		Entre los contactos desconectados ≥ 1200VAC1 minuto
Tiempo de acción		≤25ms/15ms

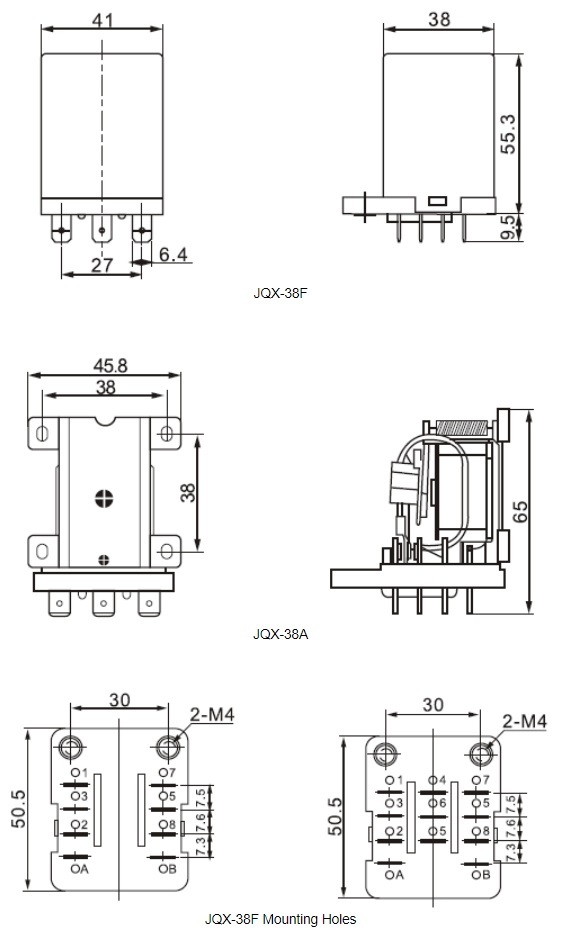

Método de la terminal de interlineados		rápida conexión terminal
La potencia de la bobina nominal
La potencia de la bobina nominal			DC2.5 W AC5VA
La tabla de la especificación de la bobina
Voltaje nominal VDC	La voltaje de pull-in VDC			Tiempo de liberación VDC	La resistencia de la bobina Ω:+/- 10%	Voltaje nominal VAC			La voltaje de pull-in VAC	Tiempo de liberación VAC	La resistencia de la bobina Ω:+/- 10%
12	9.6			1.20	57	12			9.60	3.60	10
24	19.20			2.40	230	24			19.20	7.20	40.3
48	38.4			4.80	920	110			88.00	36.00	847
60	48.0			6.00	1440	220/240			176.0	72.00	3380/4030
